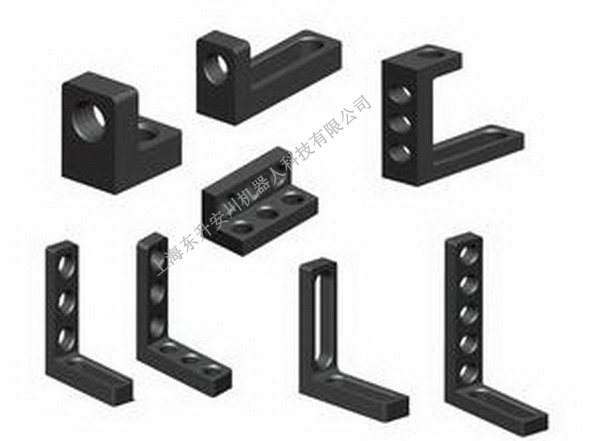

三維柔性焊接平臺包括：三維柔性組合焊接夾具 三維柔性組合焊接工裝 三維柔性組合工裝 柔性焊接平臺。它是一套由主體件孔系平臺和各種附件相配合的高精度，適應多種規格的產品完成快速裝夾的柔性化工裝。其優點在于可循環使用，快速定位裝夾，在立體的三維空間可無限延伸拓展工作面積。

      三維柔性焊接平臺材質：鑄造件(HT300)，進行整體退火熱處理消除內應力后放置三到六個月自然時效處理。

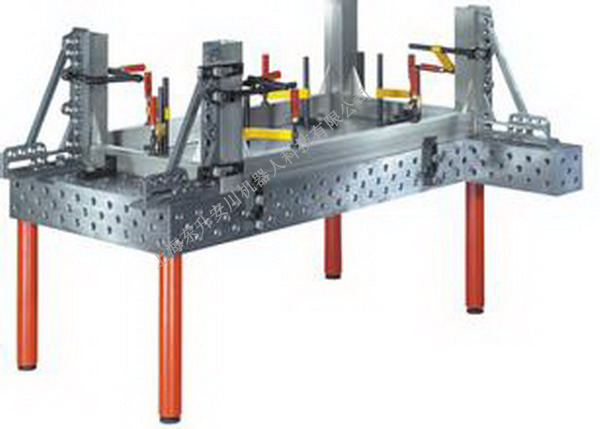

      三維柔性焊接工作臺工作面的五個工作面都有100x100 mm或50x50mm的帶有網格標注的孔。其五個面的平面、平行、垂直公差精度以及孔與孔的位置精度都是非常高的，保證在臺面上的定位和臺面與其它模塊之間的組合都具有足夠的使用精度要求。基礎臺面的尺寸從1000x1000mm到4000x2000mm可以任意選擇，特殊尺寸可以定做。

三維柔性焊接平臺四大特性：

1、經濟性：每次產品變化而投入的工裝的費用時間幾乎可以不再花錢。裝置操作簡便,使用安全。用戶可根據需要快速拼接出不同要求的工裝，就像兒童玩拼裝式玩具一樣。

2、柔性化：承載能力高，鋼性穩定，它的五個面均加工有規則的孔，并刻有網線。焊接平臺可方便地延伸和擴展，組合。經擴展的標準臺面可模塊化的定位和夾緊直接連接在一起。在安裝、調整和定位工件過程將柔性三維組合焊接工裝系統的通用功能展示的淋漓盡致，尤其在了大型工件方面的應用上。

      拼裝方式多樣，用戶只要充分發揮想象力，幾乎可達到任何夾具同樣的定位和夾緊功能。拼裝快速，裝拆方便;工作臺面可以根據工件形狀、大小進行拼裝組合。臺面上的刻度和模塊尺寸的設計，使操作工人不用量具就可以根據工件尺寸迅速搭出所需要的工裝。

3、精確性：在2噸左右1M2集中載荷的作用下，其變形量不超過0.50mm，而再均布載荷作用下，其變形量只有0.024mm，完全可以滿足絕大多數的焊接及裝配加工的需要，其組建的精度高，工作平臺定位孔中心公差保證在0.05mm以內。這種高精度將會反映在用戶所加工的產品中，因此此工作臺也可用作檢具的基準平臺。

4、重復性：臺面有鑄鐵/鋼結構件/精密加工件/模塊化組件組合而成，其性能非常穩定，如使用不當造成部件損壞時，也不用報廢整張臺，只要非常少的成本就可以更換單個部件。焊接平臺經過特殊加工處理，在焊接過程中，需低廉的防飛濺液即可免除工作臺表面的焊接飛濺。

三維柔性焊接平臺設計時要注意的問題：

1、焊接后，工件拿不出來，這也是焊接時的收縮變形引起的，所以要合理的安排拆模的方式。

2、焊好后，尺寸不對了，因為焊接時大多是收縮變形，必須在收縮的方向留有合適的余量。

3、焊好后，還是變開很大，要重新處理。這是夾具設計的剛性不足。工裝本身就已經變形了。

4、如果知道變形是工裝本身克服不了時，要考慮用反變形的辦法安排工裝夾具的定型定位。
